Kombiwalze Double D2 Durston

Walze ohne Stahlrohrständer.
Durston Doppelwalze Double D2 mit Getriebe 7:1 und 3,5:1

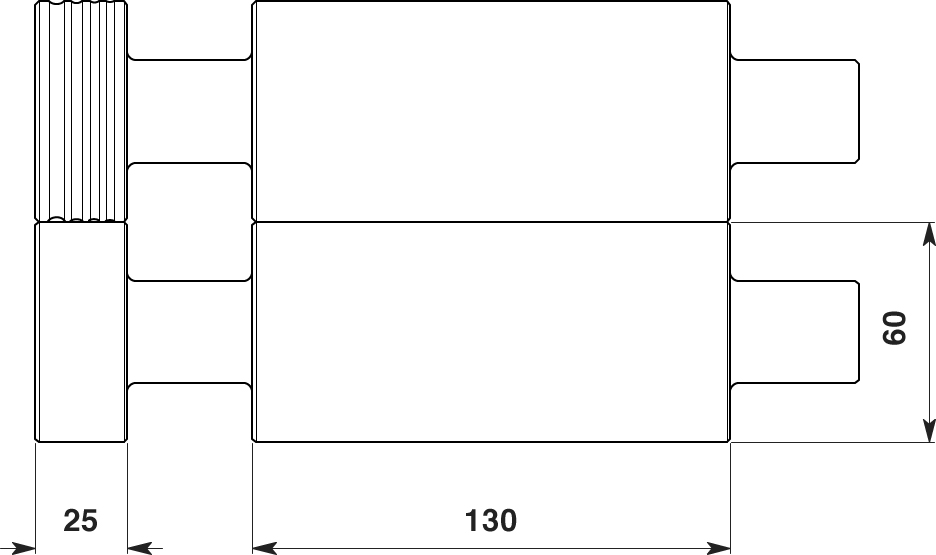

Die Double D2 von Durston Tools ist eine handbetriebene Doppelwalze mit zwei getrennten Walzenpaaren in einem Gerät. Das obere Walzenpaar ist für das Flachwalzen ausgelegt und bietet die volle Walzenbreite von 130 mm. Das untere Walzenpaar ist mit 19 Vierkantdrahtrillen versehen. So lassen sich Blech und Draht ohne Umrüsten auf einer Maschine bearbeiten, und die Flachwalzen bleiben frei von Kanten und Übergängen durch Rillen.

Beide Walzenpaare sind jeweils mit einem eigenen Getriebe ausgestattet: Die Flachwalzen arbeiten mit einer Untersetzung von 7:1, die Drahtwalzen mit 3,5:1. Dadurch ist auch bei härteren Materialien und größeren Querschnitten ein gleichmäßiges Walzen mit geringem Kraftaufwand möglich.

Die seitlichen Walzenverlängerungen verfügen über 4 Halbrundrillen in 4 mm, 3 mm, 2 mm und 1,5 mm, zum Beispiel für die Herstellung von Ringschienen. Optional sind weitere Verlängerungswalzen mit anderen Profilen erhältlich.

Die Double D2 ist die erste Durston Walze mit Rollenlagern. Alle Zahnräder sind durch ein Kunststoffgehäuse abgedeckt. Große, gut ablesbare Skalenscheiben zur Einstellung des Walzenspalts und Führungsplatten unterstützen ein sicheres und reproduzierbares Arbeiten über die gesamte Lebensdauer der Maschine.

Für einen sicheren Betrieb sollte die Walze fest auf einem geeigneten Walzenständer oder einer schweren Werkbank montiert werden. Bei größeren Querschnittsreduzierungen empfiehlt sich das Ausglühen des Materials zwischen den einzelnen Walzdurchgängen.

Technische Daten:
- Modell: Durston Double D2
- Ausführung: Doppelwalze mit separatem Flachwalzenpaar und Drahtwalzenpaar
- Getriebe: Untersetzung 7:1 (Flachwalzen) und 3,5:1 (Drahtwalzen)
- Walzendurchmesser: 60 mm
- Walzenbreite: 130 mm
- Flachwalzbereich: 130 mm (volle Walzenbreite)
- Max. Blechstärke: 6 mm

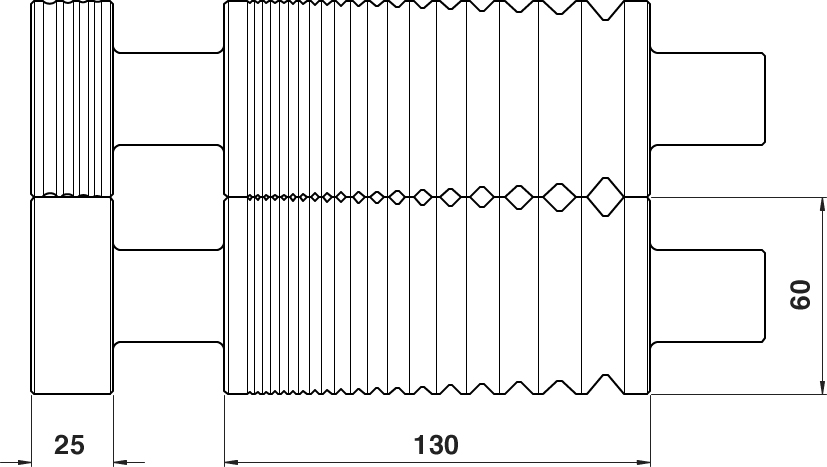

- Vierkantdrahtrillen: 19 Rillen
- Rillengrößen in mm: 1 / 1,05 / 1,1 / 1,15 / 1,25 / 1,35 / 1,5 / 1,7 / 1,9 / 2,2 / 2,5 / 2,9 / 3,35 / 3,9 / 4,5 / 5,2 / 6 / 6,95 / 8
- Seitenverlängerungen: 4 Halbrundrillen in 4 / 3 / 2 / 1,5 mm
- Lagerung: Rollenlager
- Sicherheit: Zahnräder mit Kunststoffabdeckung, Führungsplatten
- Einstellung: große kalibrierte Skalenscheiben
- Abmessungen (L x B x H): 420 x 220 x 565 mm
- Gewicht: ca. 74 kg
- Hersteller: Durston Tools, Großbritannien


Diese Walze MIT Schrankständer finden Sie unter Referenz 4460008
