Kombiwalze Olivia C130 Durston
Produktnummer:
361120
Produktinformationen "Kombiwalze Olivia C130 Durston"
Durston Kombiwalze Olivia C130 mit Getriebe 50:1 und Frontantrieb

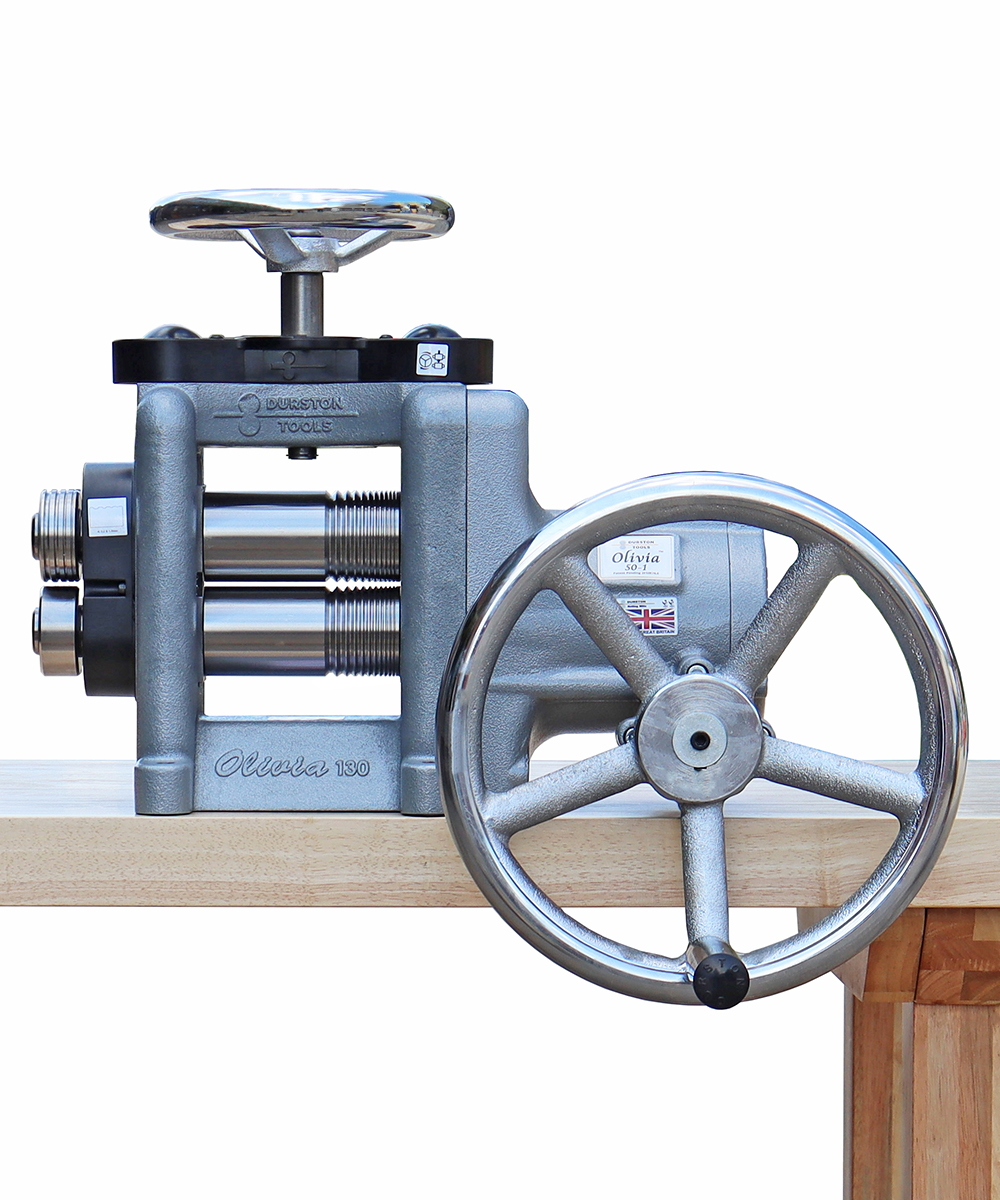

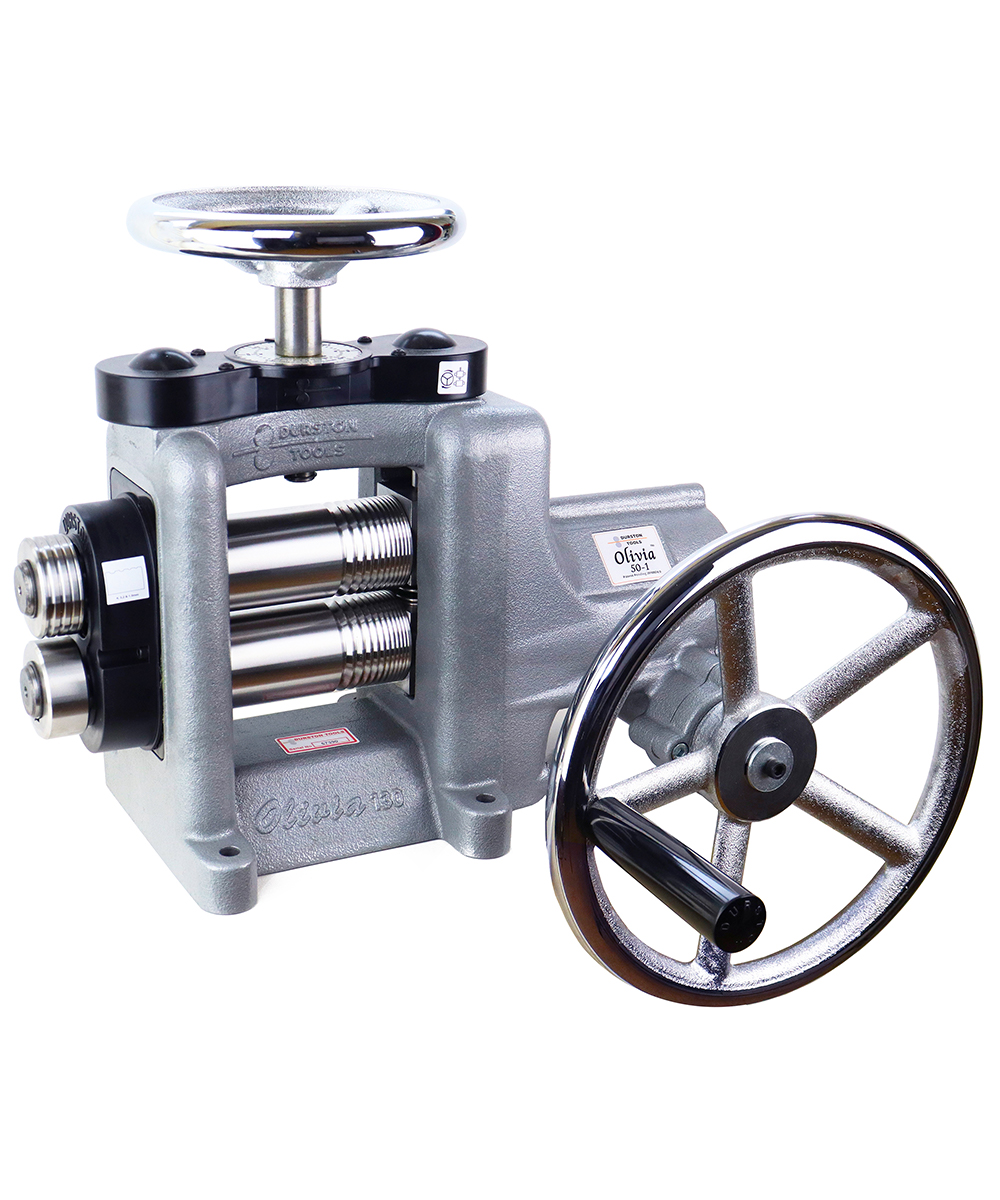

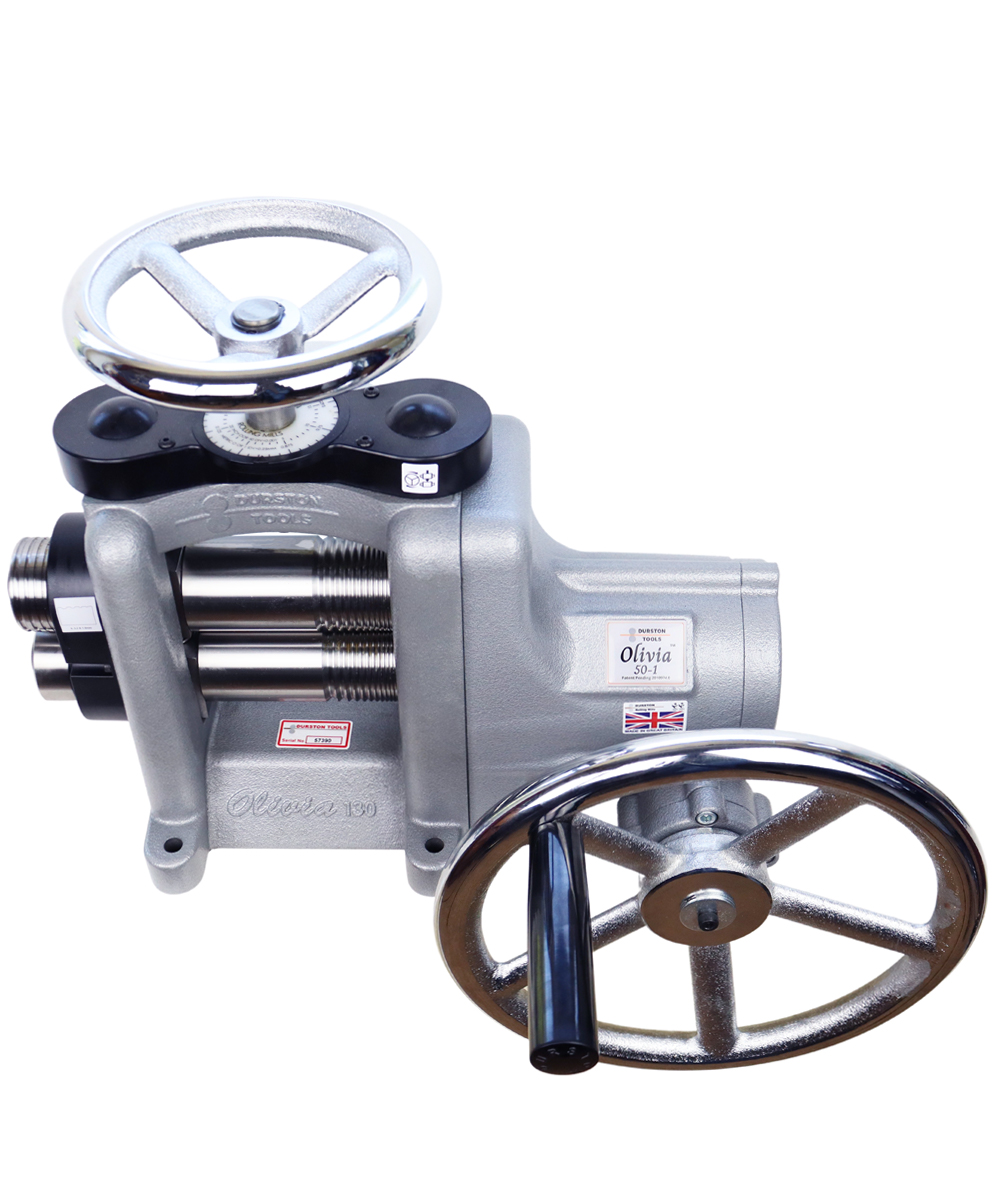

Die Olivia C130 von Durston Tools ist eine handbetriebene Kombiwalze mit einem eigens entwickelten Getriebe mit einer Untersetzung von 50:1 (Patent angemeldet, UK 2010974.0, international PCT/EP2021/068551). Anders als bei herkömmlichen Walzen mit seitlicher Kurbel wird die Olivia über ein Handrad an der Vorderseite angetrieben. Dadurch kann sie wahlweise im Stehen oder im Sitzen bedient werden.
Für 50 Umdrehungen des Handrads drehen sich die Walzen einmal. Getriebe und Handrad sind so aufeinander abgestimmt, dass das Handrad durch seine Schwungmasse deutlich schneller gedreht werden kann als die Kurbel einer Walze mit 4:1 Getriebe. Der Kraftaufwand ist dabei sehr gering, sodass auch Personen mit eingeschränkter Kraft oder Beweglichkeit ermüdungsarm arbeiten können. Durch den gleichmäßigen Lauf und die hohe mögliche Walzkraft eignet sich die Olivia besonders gut für Musterwalzen und Prägearbeiten.
Da keine Kurbel seitlich ausschwenkt, benötigt die Walze keinen zusätzlichen Bewegungsraum. Sie kann an beliebiger Stelle entlang der Werkbank aufgestellt werden, nicht nur am Ende, und lässt sich direkt in den Arbeitsplatz integrieren.

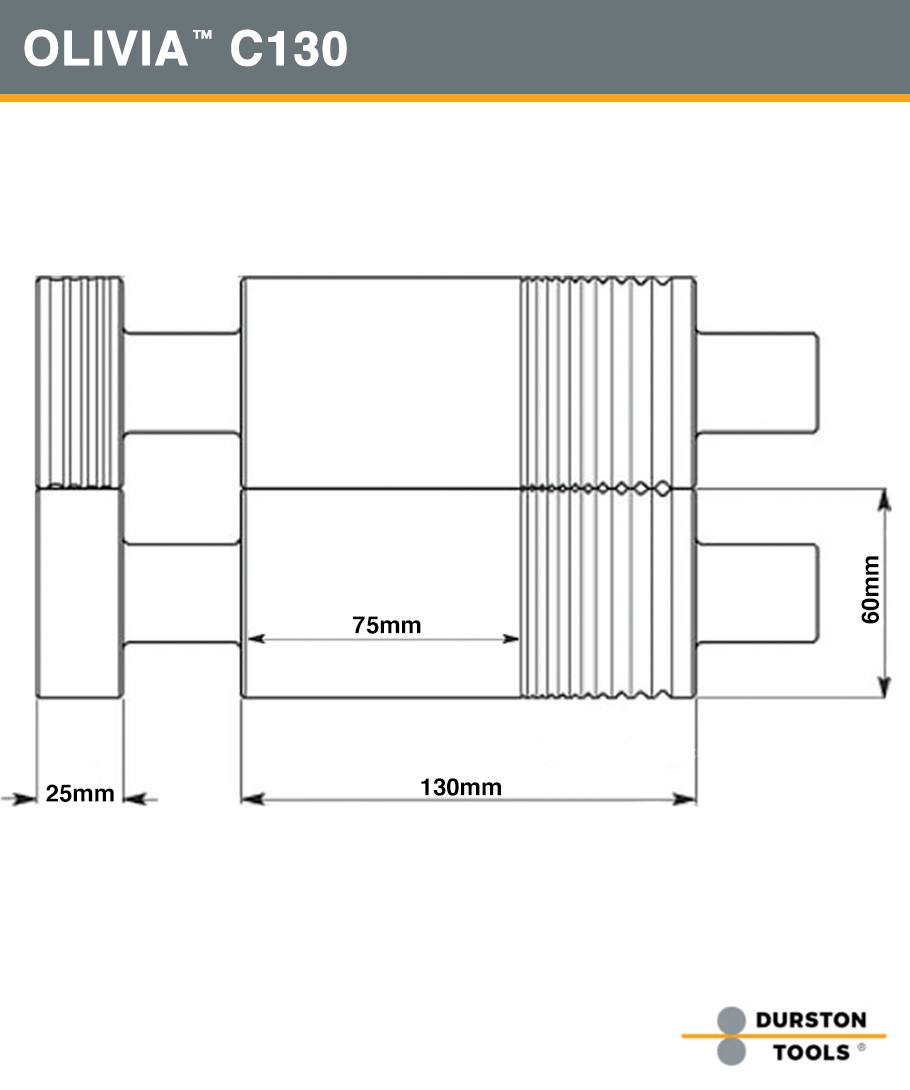

Die Hauptwalzen mit 60 mm Durchmesser bieten einen Flachbereich von 75 mm für Blech- und Musterwalzen sowie 11 Vierkantdrahtrillen. Blech kann bis zu einer Stärke von 6 mm gewalzt werden. Die seitlichen Walzenverlängerungen sind serienmäßig mit 4 Halbrundrillen von 4 mm bis 1,5 mm ausgestattet, zum Beispiel für die Herstellung von Ringschienen. Optional sind weitere Verlängerungswalzen mit anderen Profilen erhältlich.
Wie alle Durston Walzen verfügt die Olivia über einen einteilig gegossenen Rahmen, induktionsgehärtete Walzen und ein kalibriertes Handrad zur Einstellung des Walzenspalts. Die Fertigung erfolgt vollständig im Durston Werk in High Wycombe, Großbritannien.
Für einen sicheren Betrieb sollte die Walze fest auf einem geeigneten Walzenständer oder einer stabilen Werkbank montiert werden. Bei größeren Querschnittsreduzierungen empfiehlt sich das Ausglühen des Materials zwischen den einzelnen Walzdurchgängen.
Technische Daten:
- Modell: Durston Olivia C130
- Serie: Olivia 130
- Ausführung: Kombiwalze (Flach, Vierkant, Halbrund über Seitenverlängerungen)
- Getriebe: Untersetzung 50:1 (Patent angemeldet)
- Antrieb: Handrad an der Vorderseite, Bedienung im Stehen oder Sitzen
- Walzendurchmesser: 60 mm
- Walzenbreite gesamt: 130 mm (Aufteilung 75 mm / 55 mm)
-
Die Olivia C130 von Durston Tools ist eine handbetriebene Kombiwalze mit einem eigens entwickelten Getriebe mit einer Untersetzung von 50:1 (Patent angemeldet, UK 2010974.0, international PCT/EP2021/068551). Anders als bei herkömmlichen Walzen mit seitlicher Kurbel wird die Olivia über ein Handrad an der Vorderseite angetrieben. Dadurch kann sie wahlweise im Stehen oder im Sitzen bedient werden.
Für 50 Umdrehungen des Handrads drehen sich die Walzen einmal. Getriebe und Handrad sind so aufeinander abgestimmt, dass das Handrad durch seine Schwungmasse deutlich schneller gedreht werden kann als die Kurbel einer Walze mit 4:1 Getriebe. Der Kraftaufwand ist dabei sehr gering, sodass auch Personen mit eingeschränkter Kraft oder Beweglichkeit ermüdungsarm arbeiten können. Durch den gleichmäßigen Lauf und die hohe mögliche Walzkraft eignet sich die Olivia besonders gut für Musterwalzen und Prägearbeiten.
Da keine Kurbel seitlich ausschwenkt, benötigt die Walze keinen zusätzlichen Bewegungsraum. Sie kann an beliebiger Stelle entlang der Werkbank aufgestellt werden, nicht nur am Ende, und lässt sich direkt in den Arbeitsplatz integrieren.
Die Hauptwalzen mit 60 mm Durchmesser bieten einen Flachbereich von 75 mm für Blech- und Musterwalzen sowie 11 Vierkantdrahtrillen. Blech kann bis zu einer Stärke von 6 mm gewalzt werden. Die seitlichen Walzenverlängerungen sind serienmäßig mit 4 Halbrundrillen von 4 mm bis 1,5 mm ausgestattet, zum Beispiel für die Herstellung von Ringschienen. Optional sind weitere Verlängerungswalzen mit anderen Profilen erhältlich.
Wie alle Durston Walzen verfügt die Olivia über einen einteilig gegossenen Rahmen, induktionsgehärtete Walzen und ein kalibriertes Handrad zur Einstellung des Walzenspalts. Die Fertigung erfolgt vollständig im Durston Werk in High Wycombe, Großbritannien.
Für einen sicheren Betrieb sollte die Walze fest auf einem geeigneten Walzenständer oder einer stabilen Werkbank montiert werden. Bei größeren Querschnittsreduzierungen empfiehlt sich das Ausglühen des Materials zwischen den einzelnen Walzdurchgängen.
Technische Daten:
- Modell: Durston Olivia C130
- Serie: Olivia 130
- Ausführung: Kombiwalze (Flach, Vierkant, Halbrund über Seitenverlängerungen)
- Getriebe: Untersetzung 50:1 (Patent angemeldet)
- Antrieb: Handrad an der Vorderseite, Bedienung im Stehen oder Sitzen
- Walzendurchmesser: 60 mm
- Walzenbreite gesamt: 130 mm (Aufteilung 75 mm / 55 mm)
-
| Artikelname: | Kombiwalze Durston |
|---|---|

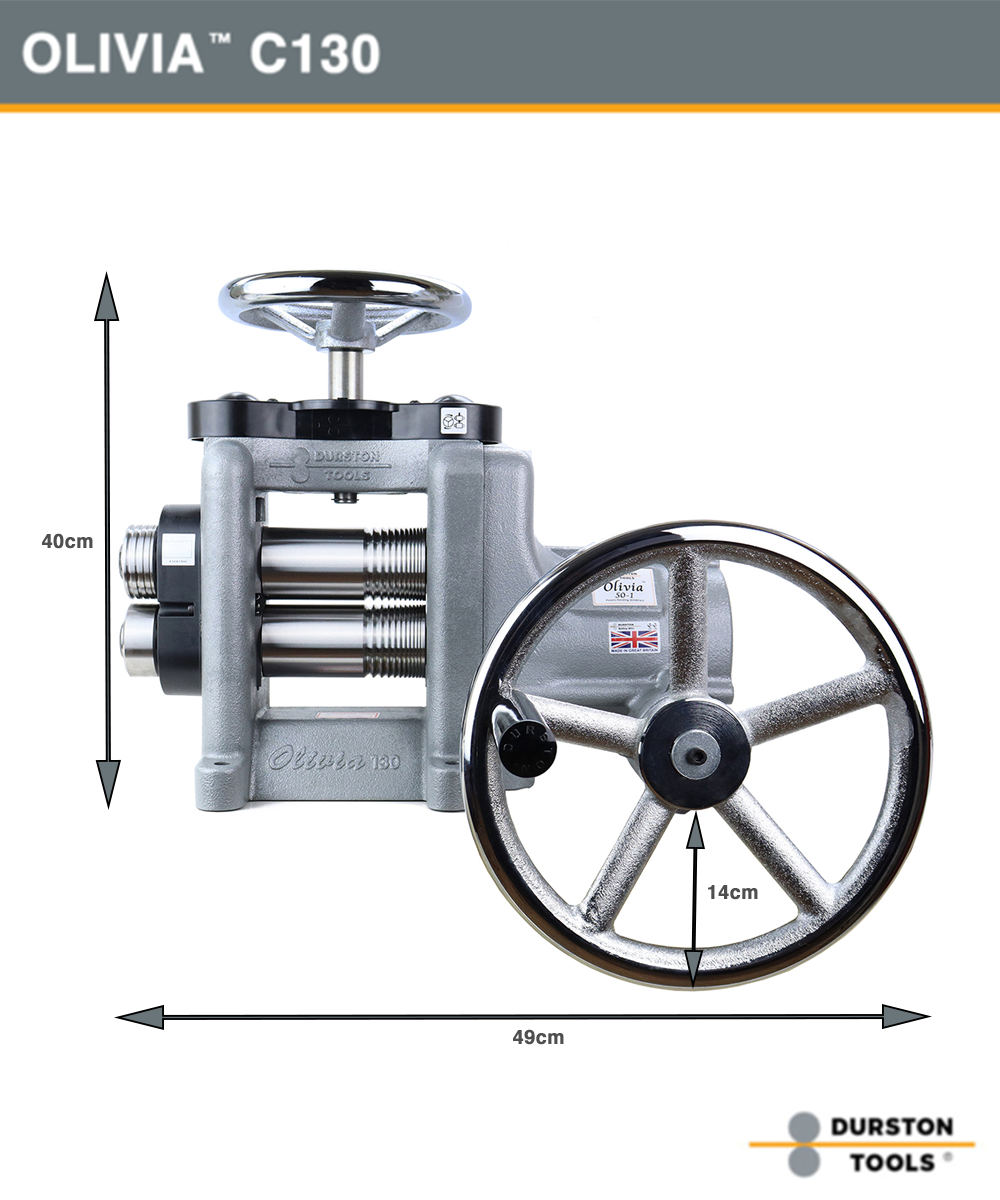

| Außenmaß Breite mm: | 490.00 |
| Außenmaß Höhe mm: | 540.00 |
| Außenmaß Länge: | 220.00 |
| Besonderheit: | Einfaches Walzen im Sitzen oder Stehen |
| Bruttogewicht Gramm: | 67500.00 |
| Herstellerbezeichnung: | C130 (Olivia Serie) |
| Innenmaß Breite mm: | 130.00 |
| Innenmaß Ø mm: | 60.00 |
| Marke: | Durston |
| Maßeinheit-Inhalt: | Stück |
